  • [Proyecto] [Brico] Sistema sonido Harman & Kardon (9-5) en 9-3

    Buenas noches!!!

    Os presento mi proyecto.

    Voy a sustituir el sistema de sonido 150 (7 altavoce pionner) por el sistema de sonido Harman & Kardon de un 9-5. La mejora se espera que sea notable!!! Ya que hablamos de un sistema premium el HK y uno mediocreo el pionner.

    Lo primero de todo el acopio de material.

    He conseguido 6 altavoces (me falta uno del salpicadero) del hilo del mercadillo de SAABERO 93. Y la etapa por ebay en estonia. El total de gasto han sido 120€. Un buen precio si todo sale como debe salir.

    Aun no esta acabado ni mucho menos, por lo que os voy a ir mostrando el proyecto por entregas, y al final del todo sera un brico .

    El material es este.

    [url=https://ibb.co/kPxonb][/url]
    [url=https://ibb.co/fAuCDG][/url]

    Primer fasciculo: Preparando conectores.

    Al final del brico os pondre los esquemas de cableado, ahora mismo los tengo en papel y no me da tiempo a escanearlo. Os adelanto que el amplificador lleva 32 cables y el estonio deció enviarmela sin el conector. Hoy me lie la manta a la cabeza y dije "bueno, si no hay conector se hace".


    El primer paso, hacer cartelitos para los cables, que si no luego es un lio soldar cada uno en su sitio. (Mi novia se encarga de esto )


    Segundo paso, ponemos terminales en los cables. No son del tamaño especifico, es lo mas parecido que habia en la tienda, encajan de lado... pero dan el apaño.
    [rl=https://ibb.co/hePZSb][/url]

    Tercero, soldar el terminal. Por si acaso no ha quedado bien crimpado.

    Cuarto. Cubrir con termorretractil!!! Entran muy justos y se pueden tocar por lo que hay que taparlos bien.



    Quinto. Conectar cada cable con su cartelito en su sitio.


    Segundo fasciculo: Soldando cables a los conectores del 9-3
    Lo prometido es deuda... Os dejo unas fotos del trabajo de hoy!

    Como vereis he conservado los conectores del coche. Por si por alguna razon tuviera que volver al equipo original.

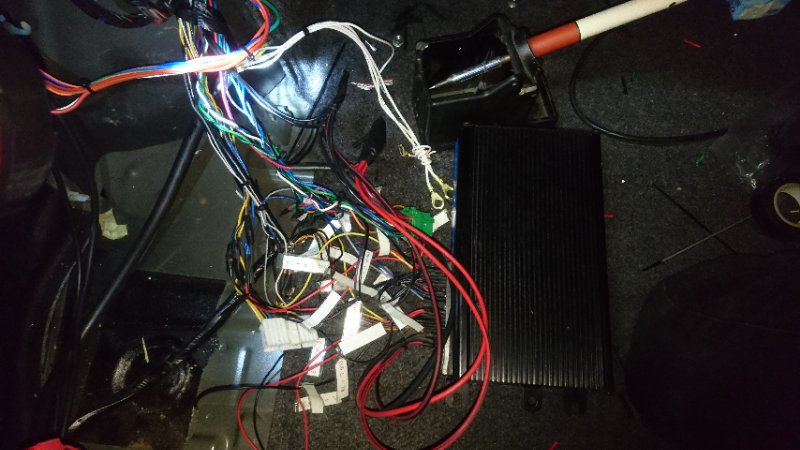

    Asi empieza la tarde. Estos son las entradas. El proceso es cortar empalmar, soldar, termorretractil. Y así uno tras otro

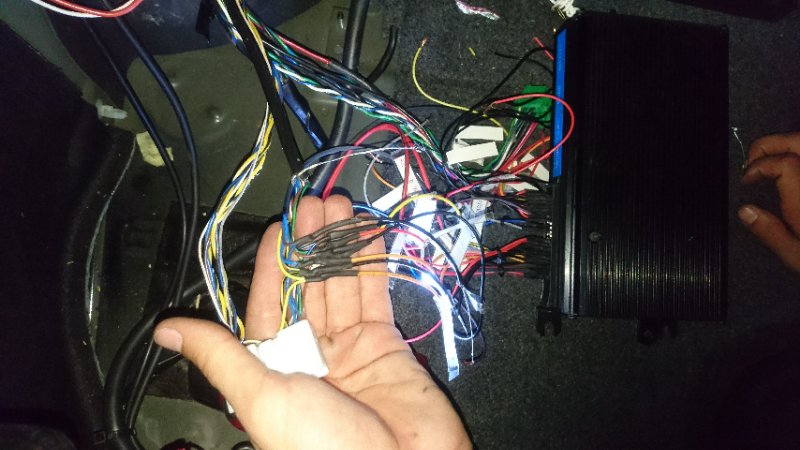

    Tras un buen rato. Todo soldado!



    Así queda en su hueco y protegido.






    Tercer fasciculo: Cambiar los altavoces.

    De los altavoces ya hay mucha info de como se hace el cambio. Asique solo os dejo unas fotos de la diferencia. Sobre todo en la bandeja!!











    Por último. Como este coche suele hacer, una de cal y una de arena. 2 problemas.

    1- El mute en el 9-5 y el 9-3 parece ser al contrario por lo que el ampli estaba siempre en mute excepto cuando el volumen era 0. Solución, quitar el cable de mute y perder esta funcionalidad hasta que me apetezca hacerle un inversor con una puerta lógica

    2- Altavoz puerta conductor no suena. Parece un mal contacto, espero que en la puerta o el mismo conectlr del altavoz y no en la etapa... Hoy me quedé sin tiempo asique ya lo miraré.


    Eso sí, aun sin ese... El cambio es BRUTAL!
